Toote parameetrid
|
Parameeter |
Tarnepinge 1.8V / 2.5V / 3.3V |
Märkused |
||
|
Sagedusvahemik |
1,5MHz ~ 50MHz |
32,768KHz on saadaval |
||
|
Sageduse stabiilsus |
± 20 ppm / ± 25 ppm / ± 50 ppm |
Vt allolevat märkust |
||
|
Töötemperatuurivahemik |
-10 kuni +60 kraad / -20 kuni +70 kraad / -40 kuni +85 kraad |
Valikud kuni +125 kraadi |
||
|
Vananev esimene aasta |
± 3,0 ppm |
@+25 kraad |
||
|
Tarnevool |
7mA |
10mA |
15mA |
Koormusega 15PF |
|
Väljundlainekuju ja koormus |
LvcMos 15pf |
30PF valikuline |
||
|
Väljundpinge tase kõrge |
1.62V |
2.25V |
2.97V |
Minimaalne |
|
Väljundpinge tase madal |
0.18V |
0.25V |
0.33V |
Maksimaalne |
|
Tõusu ja langusajad |
5NS |
4NS |
4NS |
<20MHz @10~90% of Vcc |
|
4NS |
3NS |
3NS |
Suurem kui 20MHz @10 ~ 90% VCC -ga |
|
|
Sümmeetria (töötsükkel) |
45 ~ 55% või 40 ~ 60% |
@ 50%VCC |
||
|
Faasivärvi RMS |
<1ps |
12 kHz vähem või võrdne FJ -ga või võrdub 20MHz |
||
|
MÄRKUS. Stabiilsus hõlmab sagedushälvet +25 kraadi juures, temperatuurivahemikus, kuna toitepinge muutused, väljundkoormuse muutused, šokk ja vibratsioon. |
||||
Tooteomadused

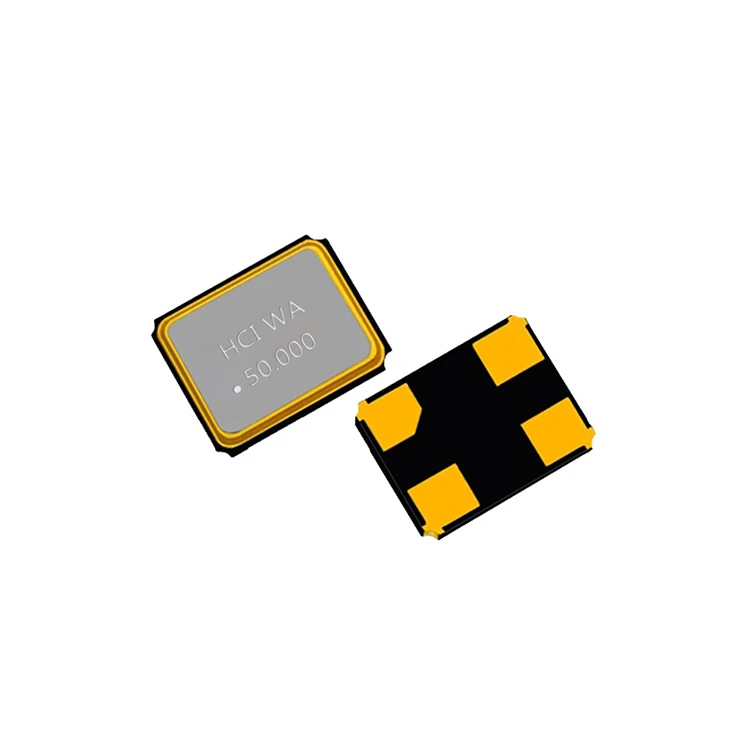

■ Väikesed mõõtmed 2,0x1,6x0,75 4 jootepadjaga
■ Tihe stabiilsus temperatuurivahemikus
■ Tri - olek lubage / keelata funktsioon (PAD 1)
■ ROHS -i nõuetele vastav, plii - tasuta, halogen - tasuta ja jõuda nõuetele vastavasse
Rakendused
- TXO SMD CMOS Oscillator 2016 CO21H4 Seda seeriat rakendatakse laialdaselt: RTC viitekell, kantav seade, sportvideokaamerad, ultra - väikese sülearvuti arvuti, tervise- ja heaolumonitorid.
Toote eelised
Sageduse stabiilsus
± 25 ppm üle -40 kraadi väärtusele +85 kraad @3Day keskmine, operatsiooni toitepinge: 1,8 V, 2,5 V, 3,3 V, 1,8 V -3,3 V.
Ultra - madal vool
1.4UA Tüüpiline, oz - d tüüp ultra - madala vooluga 32,768kHz RTC võrdluskella jaoks.
sertifikaat
TXO SMD CMOS Oscillator 2016 CO21H4 seeria on ROHS/REACH - sertifitseeritud, plii - tasuta ja halogen - tasuta.
KKK
K: Millised on TXO SMD CMOS ostsillaatori 2016 CO21H4 seeria tavaliselt kasutatavad sagedused?
V: Tavaliselt kasutatavad MHz sageduspunktid hõlmavad ka 8MHz, 12MHz, 25MHz, 100MHz jne ja KHz sagedust (32 kHz, 32,768 kHz).
K: Milliseid töötemperatuure saab CO21H4 seeria toetada?
A: tavaline töötemperatuur: -20 kuni +70 kraad, -40 kuni +85 kraad, -40 kuni +125 kraad, -40 kuni +105 kraad jne.
